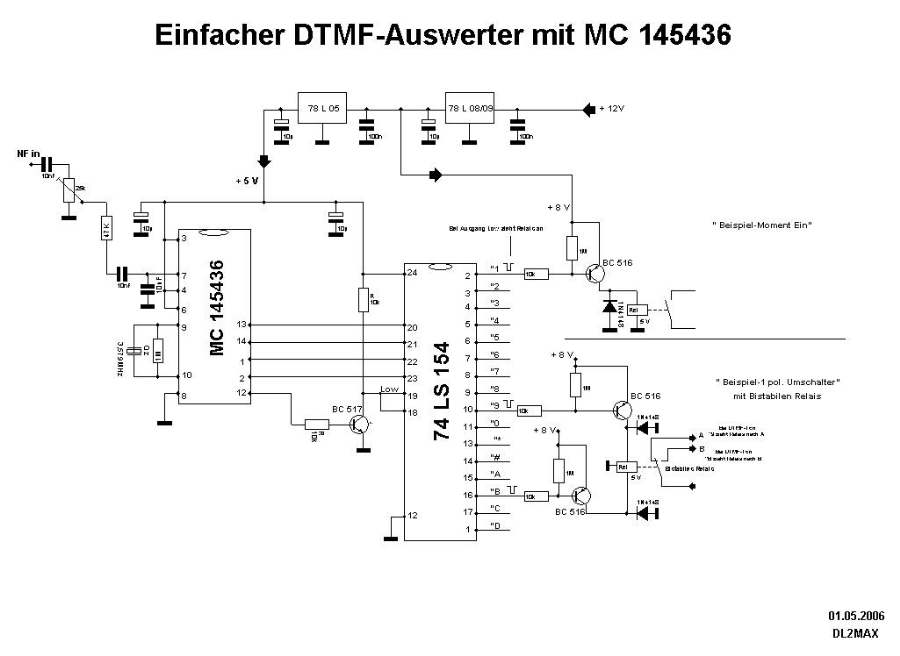

DTMF-Auswerter - Duoband Antenne - Spannungsregler LM 317 T - FSK-Modulator XR2206 - PIN Umschalter für 70 cm



.

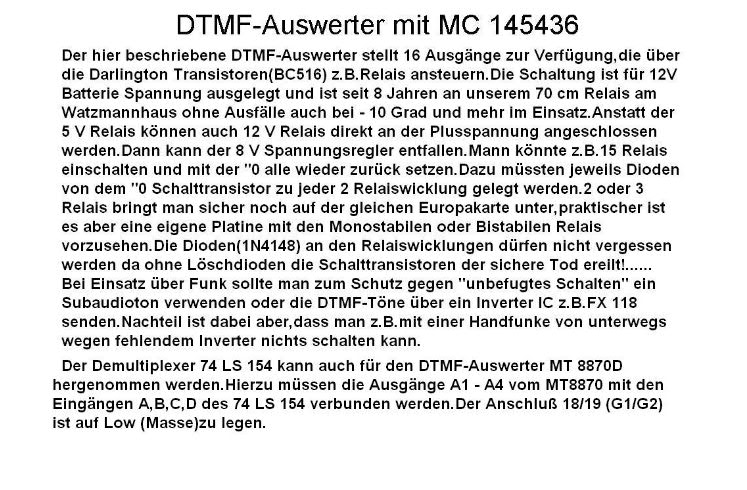

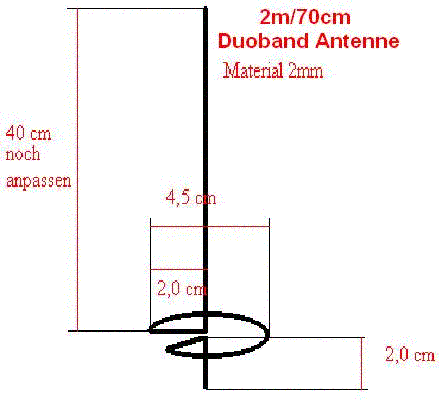

Die hier beschriebene Duobandantenne ist etwa baugleich mit der Kathrein Antenne...Auf 70 cm abgestimmt passt sie
meist auch für den 2m Bereich.DL2MAX hat die Antenne schon etliche Jahre zur Zufriedenheit im Einsatz.


Zur optimalen Wärmeableitung sollte der Spannungsregler auf ein Alublech,noch besser auf ein Kühlkörper montiert
werden.

 .
.

Das IC kann auch als normaler Tongenerator verwendet werden.Der Umtasteingang Pin 9 wird dazu einfach an Plus
oder Masse gelegt.Die gewünschte Frequenz ist dann an den 5K Widerständen am Pin 7 bzw.Pin 8 einzustellen.Der
Ton-Ausgang ist ebenfalls an Pin 2.

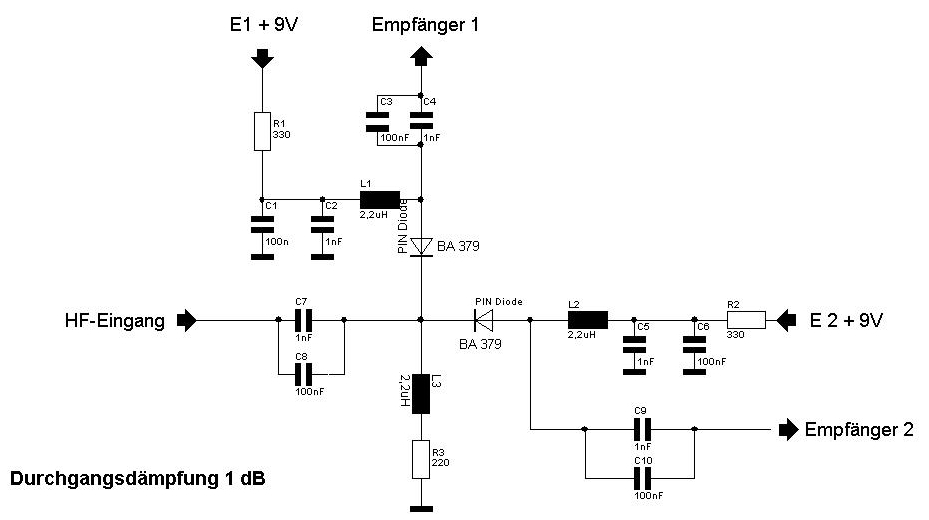

.                          PIN Antennenumschalter für 70 cm
                                 (max.6 Watt HF-Belastung)
.
.
.
.
.

.
